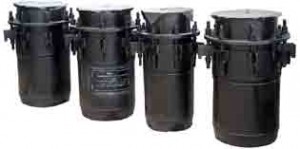

    Компенсатор сальниковый односторонний

    Назначение:

    Компенсаторы сальниковые предназначены для компенсации тепловых расширений трубопроводов паровых и водяных тепловых сетей.

    Условия эксплуатации

    Рабочая среда: вода и пар

    Давление рабочей среды:Рy до 25 кгс/см²

    Температура рабочей среды:вода до 200°С и пар до 300°С

    *Для условных проходов от Ду 100 до Ду 1400мм

    Компенсирующая способность сальниковых компенсаторов изменяется в зависимости от условного прохода компенсатора.

    Преимущества:

    Преимуществом сальниковых компенсаторов является их большая компенсирующая способность по сравнению с остальными типами компенсаторов.

    Компенсаторы сальниковые односторонние

    Условный проход ,мм Давление кгс/см² Компенси-
    рующая способ-ность
    мм    		 Расчетная сила трения Q, тс DH, мм D, мм D1, мм L1, мм L2, мм D2, мм L, мм Масса, кг
     Ду 100 25 250 1,5 108 133 190 360 65 98 830 20,5
     ду 125 25 250 1,3 133 159 220 360 65 124 680 27,7
    150 25 250 2,6 159 194 255 370 75 148 895 41,4
     175 25 250 3,1 194 219 280 370 75 182 920 46,6
     200 25 200 6,0 219 273 345 370 120 206 970 86,3
     200 25 400 6,0 219 273 345 570 120 206 1370 103,9
     250 25 200 7,5 273 325 395 370 120 257 970 120,9
     250 25 400 7,5 273 325 395 570 120 257 1370 134,8
     300 25 200 9,0 325 377 450 370 120 308 950 142,3
     300 25 400 9,0 325 377 450 570 120 308 1390 176,8
     350 25 200 10,5 377 426 500 370 120 355 990 160,6
    350 25 400 10,5 377 426 500 570 120 355 1390 190,5
    400 25 300 12,0 426 480 550 480 120 411 1150 193,1
     400 25 500 12,0 426 480 550 680 120 411 1550 229,5
    450 25 300 13,5 480 530 600 480 120 465 1150 208,0
     450 25 500 13,5 480 530 600 680 120 465 1550 246,7
    500 16 300 8,5 530 576 665 485 130 614 1160 276,1
    500 16 500 8,5 530 576 665 685 130 614 1560 320,6
     600 16 300 11,5 630 678 770 485 130 614 1165 349,6
    600 16 500 11,5 630 678 770 685 130 614 1565 408,8
     700 16 300 13,0 720 770 865 485 130 702 1170 416,7
     700 16 500 13,0 720 770 865 685 130 702 1570 488,3
     800 16 300 15,0 820 872 965 485 130 800 1175 492,0
    800 16 500 15,0 820 872 965 685 130 800 1575 577,6
    900 16 350 16,5 920 972 1070 535 130 900 1275 623,6
    900 16 600 16,5 920 972 1070 785 130 900 1775 754,6
     1000 16 350 18,5 1020 1074 1170 535 130 998 1280 702,2
     1000 16 600 18,5 1020 1074 1170 785 130 998 1780 853,8
    1200 16 350 22,0 1220 1276 1380 560 150 1196 1336 950,3
     1200 16 600 22,0 1220 1276 1380 810 150 1196 1836 1139,5
    1400 16 350 16,0 1420 1482 1580 560 150 1394 1340 1239,7
     1400 16 600 26,0 1420 1482 1580 810 150 1394 1840 1503,8
     500 25 300 15,0 530 578 630 490 134 514 1165 330,2
     500 25 500 15,0 530 578 630 690 134 514 1565 382,6
     600 25 300 18,0 630 682 790 490 134 610 1180 398,1
     600 25 500 18,0 630 682 790 690 134 610 1580 458,7
     700 25 300 20,5 720 774 885 490 134 698 1182 500,5
    700 25 500 20,5 720 774 885 690 134 698 1582 585,5
     800 25 300 23,0 820 876 990 490 134 796 1186 595,0
    800 25 500 23,0 820 876 990 690 134 796 1586 696,8
     900 25 350 25,0 920 978 1090 540 134 894 1290 754,3
     900 25 600 25,0 920 978 1090 790 134 894 1790 914,0
     1000 25 350 29,0 1020 1082 1200 540 134 990 1300 921,8
     1000 25 600 29,0 1020 1082 1200 790 134 990 1800 1124,3
    1200 25 350 35,0 1220 1286 1400 565 154 1186 1365 1292,9
     1200 25 600 35,0 1220 1286 1400 815 154 1186 1865 1565,2
     1400 25 350 40,0 1420 1490 1610 565 154 1382 1375 1715,4
     1400 25 600 40,0 1420 1490 1610 815 154 1382 1875 1994,7

    Компенсатор сальниковый двухсторонний

    Назначение: компенсаторы сальниковые предназначены для компенсации тепловых расширений трубопроводов паровых и водяных тепловых сетей
    Условия эксплуатации
    Рабочая среда: вода и пар
    Давление рабочей среды: Рy до 25 кгс/см²
    Температура рабочей среды: вода до 200°С и пар до 300°С
    *Для условных проходов от Ду 100 до Ду 800мм

    Компенсирующая способность сальниковых компенсаторов изменяется в зависимости от условного прохода компенсатора.
    Преимущества: преимуществом сальниковых компенсаторов является их большая компенсирующая способность по сравнению с остальными типами компенсаторов.

    Компенсатор сальниковый двусторонний

    Условный проход ,мм Давление кгс/см Компенсирующая способность, мм DH, мм D, мм D1, мм L1, мм L2, мм L5, мм L, мм Масса, кг
    ду 100 25 2 х 250 108 133 190 360 65 820 1540 41,5
    ду 125 25 2 х 250 133 159 220 360 65 820 1540 53,4
    ду 150 25 2 х 250 159 194 255 370 75 850 1590 79,3
     175 25 2 х 250 194 219 280 370 75 850 1590 85,9
     200 25 2 х 200 219 273 345 370 120 930 1670 150,5
     200 25 2 х 400 219 273 345 570 120 1330 2470 199,0
     250 25 2 х 200 273 325 395 370 120 930 1670 207,8
     250 25 2 х 400 273 325 395 570 120 1330 2470 267,2
     300 25 2 х 200 325 377 450 370 120 930 1670 269,6
     300 25 2 х 400 325 377 450 570 120 1330 2470 333,3
    350 25 2 х 200 377 426 500 370 120 1000 1740 312,8
     350 25 2 х 400 377 426 500 570 120 1400 2540 372,2
     400 25 2 х 300 426 480 550 480 120 1180 2140 390,0
    400 25 2 х 500 426 480 550 680 120 1480 2840 454,1
     450 25 2 х 300 480 530 600 480 120 1180 2140 421,0
    450 25 2 х 500 480 530 600 680 120 1480 2840 489,1
     500 16 2 х 300 530 576 665 485 130 1270 2240 540,2
     500 16 2 х 500 530 576 665 685 130 1670 3040 630,2
     600 16 2 х 300 630 678 770 485 130 1290 2260 686,2
    600 16 2 х 500 630 678 770 685 130 1690 3060 804,6
     700 16 2 х 300 720 770 865 485 130 1290 2260 819,2
    700 16 2 х 500 720 770 865 685 130 1690 3060 962,4
     800 16 2 х 300 820 872 965 485 130 1290 2260 960,8
     800 16 2 х 500 820 872 965 685 130 1690 3060 1132,0
     500 25 2 х 300 530 578 630 490 134 1280 2260 650,6
     500 25 2 х 500 530 578 630 690 134 1680 3060 756,2
     600 25 2 х 300 630 682 790 490 134 1300 2280 779,9
     600 25 2 х 500 630 682 790 690 134 1700 3080 911,9
    700 25 2 х 300 720 774 885 490 134 1300 2280 983,5
     700 25 2 х 500 720 774 885 690 134 1700 3080 1155,7
     800 25 2 х 300 820 876 990 490 134 1300 2280 1161,1
     800 25 2 х 500 820 876 990 690 134 1700 3080 1364,6
